螺旋分级机

分级机简介

分级机又叫螺旋分级机，主要有高堰式单螺旋和双螺旋、低堰式单螺旋和双螺旋、沉没式单螺旋和双螺旋几种分级机，低堰式现运用的很少，主要是高堰式和沉没式。

螺旋分级机广西用户生产现场

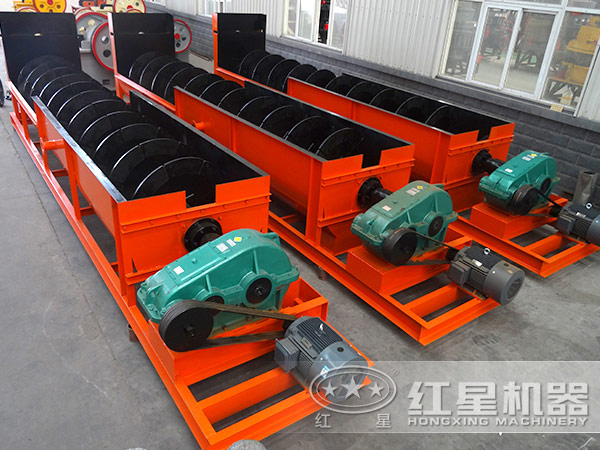

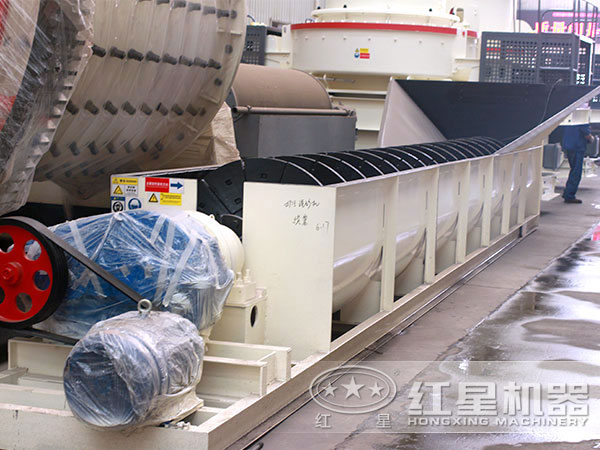

螺旋分级机实拍图

单螺旋分级机

双螺旋分级机

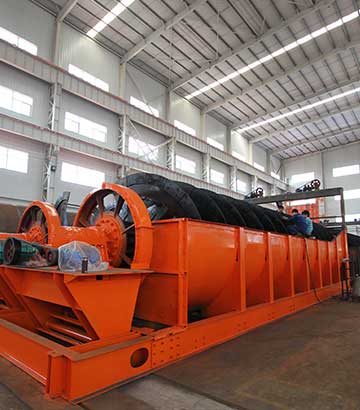

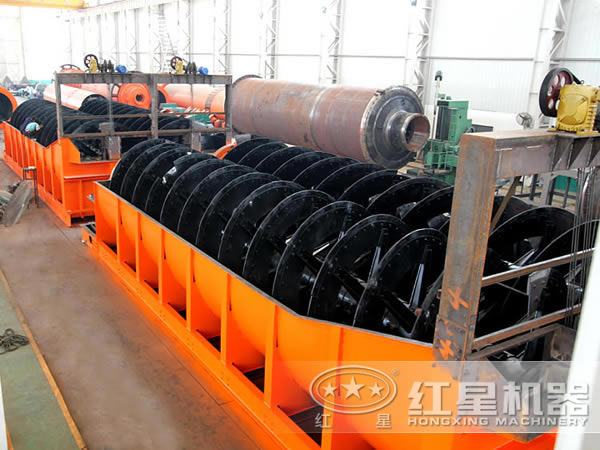

螺旋分级机车间一角

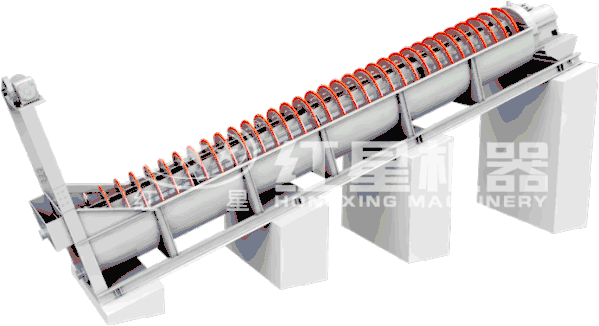

螺旋分级机工作原理

螺旋分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底。由螺旋推向上部排出，来进行机械分级的一种分级设备，能把磨机内磨出的料粉级于过滤，然后把粗料利用螺旋片旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头、采用生铁套，耐磨耐用，提升装置分电动和手动两种。

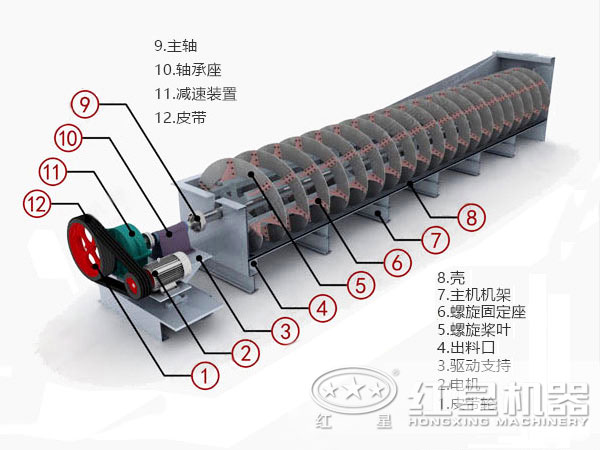

螺旋分级机结构

该分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。

螺旋分级机产品特点

螺旋分级机是我公司采用新技术研制，研发生产的分级设备。具有以下特点：

1. 低能耗：同样处理量，能耗比其它卧式、立式分级机降低50%。

2. ：同样处理量，分级效率比其它卧式、立式分级机提高50%。

3. 高精度：分级细度高，彻底杜绝产品中过大颗粒及筛余物。

4. 低转速：相同分级粒径，分级轮转速比其它卧式、立式分级机降低50%。生产莫氏硬度<5的粉体时，分级轮无磨损；生产莫氏硬度≥7的粉体时，分级轮使用寿命比其它卧式、立式提高5～8倍。

6. 结构全：可根据不同特殊要求，配置专用的分级结构。

7. 可与球磨机、雷蒙磨、冲击磨、气流磨等各种粉磨设备组成闭路或开路系统。

8. 自动化程度高，稳定性强，操作简便，负压生产，无粉尘污染，环境优良。

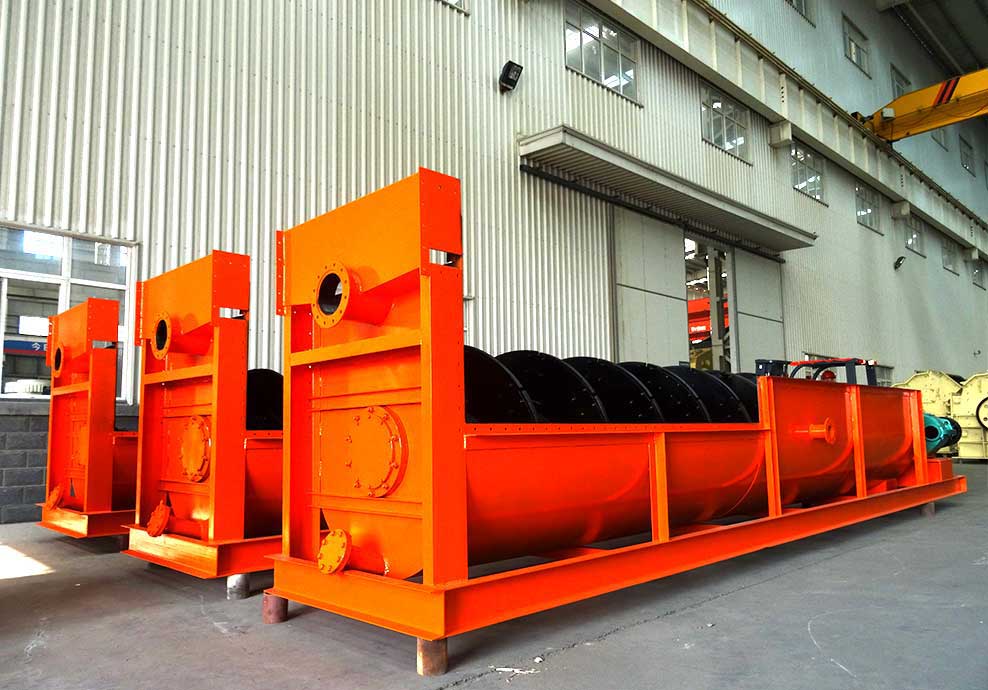

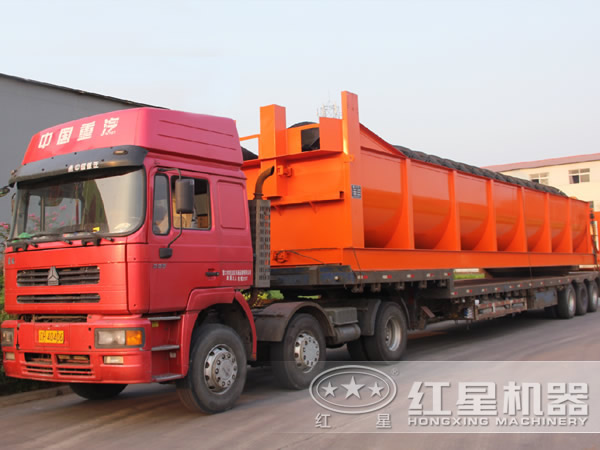

螺旋分级机发往辽宁

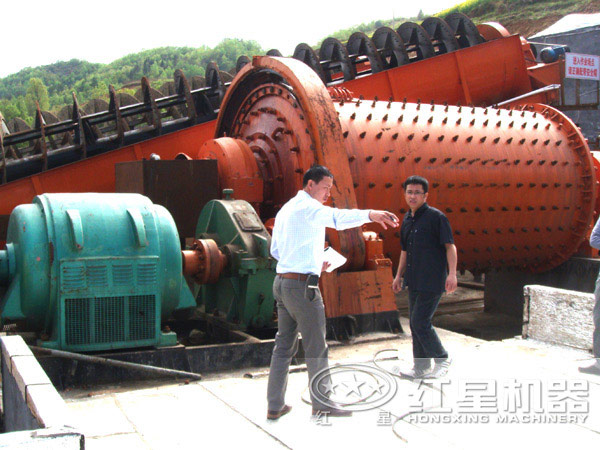

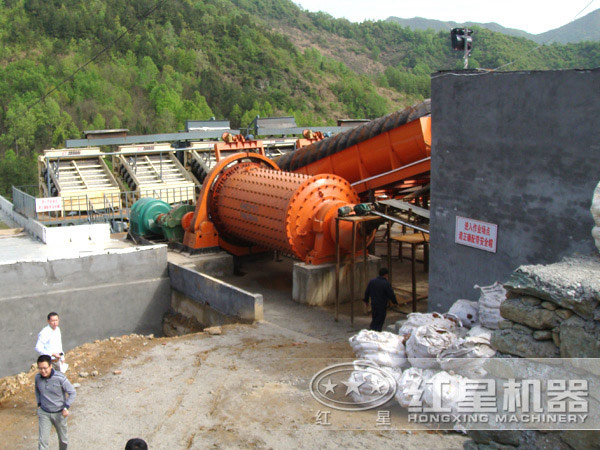

螺旋分级机用户生产现场实拍图

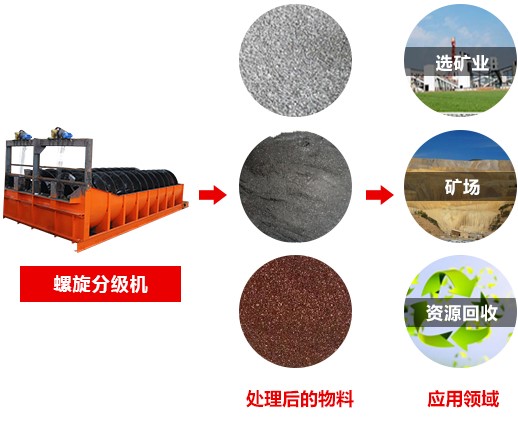

螺旋分级机适用范围

螺旋分级机广泛适用于选矿厂中与球磨机配成闭路循环程分程分流矿沙，或用在重力选矿厂中来分级矿砂和细泥，及金属选矿流程中对矿浆进行粒度分级，及洗矿作业中的脱泥、脱水等作业。该机具有结构简单、工作可靠、操作方便等特点。

使用于200多种物料

螺旋分级机注意要点

螺旋分级机中的螺旋轴是保证设备正常运转的重要部件，螺旋轴的耐磨性成为客户较为关心的问题，螺旋轴耐磨不耐磨关键看螺旋轴的制作原材料，质量好的螺旋轴是超厚的无缝钢管制成，次品则是焊接而成，用户一定要擦亮双眼比较并挑选出好的产品。高强度超负荷运行也会使螺旋轴磨损，缩短使用寿命。操作不当维护不及时清理不彻底都会造成螺旋轴的磨损甚至断轴，所以细心呵护才能使您的设备健康长寿。

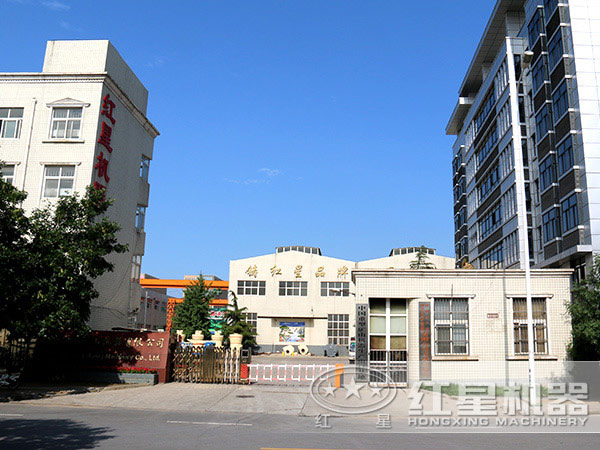

红星机器总部

红星螺旋分级机实时报价

红星机器厂家位于河南省郑州市，专业生产各类矿山机器设备四十几年，采用较好材质制造，生产工序精细、流程严谨，朴素、简单的外表下，有着较为丰富的内涵，销售不同地区省市，受到很多用户朋友们宠爱，同时厂家自产自销，没有中间商、经销商，从中赚差价，价格也很实惠，还提供免费售前、售中、售后等较为完善、周到的服务，不用有后顾之忧，可以点击“ 在线免费咨询”了解实时报价，或者到厂区来参观、深入了解，不限时为大家服务。

红星售后服务出发

螺旋分级机 技术参数

型号	螺旋直径(mm)	水槽长度(mm)	螺旋转速(r/min)	处理量（t/d）		电动机功率（kw）		外形尺寸（mm≤）			总重（t）
				按返砂	按溢流	传动用	升降用	长	宽	高
FG-3	300	3000	12-30	80-150	20	1.1	----	3850	490	1140	0.7
FG-5	500	4500	8-12.5	135-210	32	1.1	----	5430	680	1480	1.9
FG-7	750	5500	6-10	340-570	65	3	----	6720	980	1820	3.1
FG-10	1000	6500	5-8	675-1080	110	5.5	----	7590	1240	2380	4.9
FC-10		8400		675-1080	85	7.5	----	9600	1240	2680	6.2
FG-12	1200	6500	4-6	1170-1870	155	7.5	2.2	8180	1570	3110	8.5
FC-12		8400		1170-1870	120	7.5	2.2	10370	1540	3920	11.0
2FG-12		6500		2340-3740	310	15	4.4	8230	2790	3110	15.8
2FC-12		8400		2340-3740	240	15	4.4	10370	2790	3920	17.6
FG-15	1500	8300	4-6	1830-2740	235	7.5	2.2	10410	1880	4080	12.5
FC-15		10500		1830-2740	185	7.5	2.2	12670	1820	4890	16.8
2FG-15		8300		2280-5480	470	15	4.4	10410	3390	4080	22.1
2FC-15		10500		2280-5480	370	15	4.4	12670	3370	4890	30.7
FG-20	2000	8400	3.6-5.5	3290-5940	400	11-15	3	10790	2530	4490	20.5
FC-20		12900		3210-5940	320	11-15	3	15610	2530	5340	28.5
2FG-20		8400		7780-11880	800	22-30	6	11000	4600	4490	35.5
2FC-20		12900		7780-11880	640	22-30	6	15760	4600	5640	48.7
FG-24	2400	9130	3.67	6800	580	15	3	11650	2910	4970	26.8
FC-24		14130		6800	490	18.5	4	16580	2930	7190	41.0
2FG-24		9130		13600	1160	30	6	12710	5430	5690	45.8
2FC-24		14130		13700	910	37	8	17710	5430	8000	67.9
2FG-30	3000	12500	3.2	23300	1785	40	8	16020	6640	6350	73.0
2FC-30		14300		23300	1410	----	----	17091	----	8680	84.8
